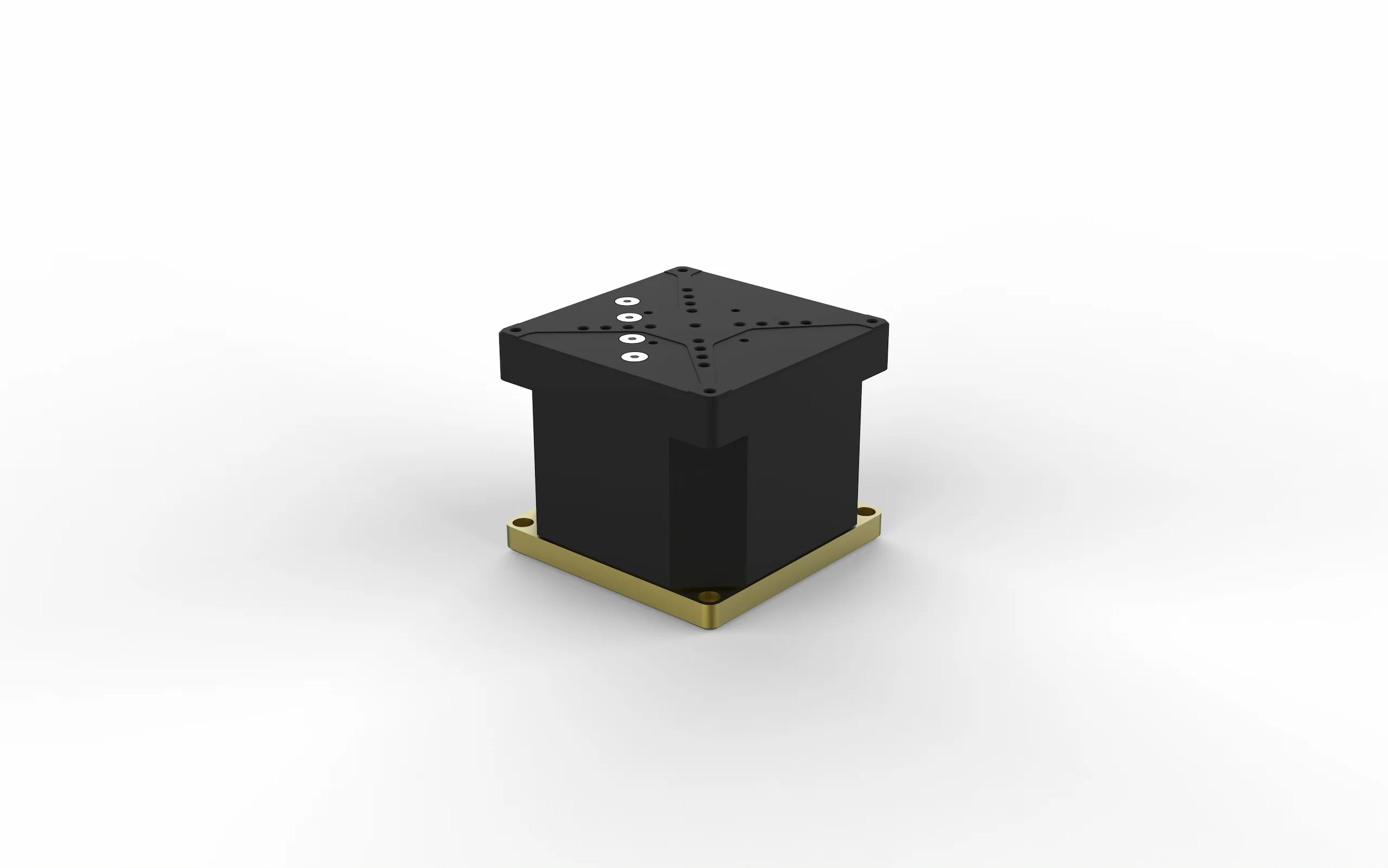

GO Elevation
GO Elevation
45 系列中的 Elevation 位移台采用平顶设计，占用空间为 45×45 mm，垂直行程为 10 mm，并提供 5 N 或 10 N 的工作升降力。
模块化 PRECIBEO GO 系统中的所有产品均相互兼容，可轻松组合成多轴系统，提供平滑连续运动、快速步进与稳定时间，并可在静止时自锁。
| 定位 | GO-ELE-5N | GO-ELE-10N |
|---|---|---|
| 行程 (Z) | +10 mm | |
| 位置传感器 | 光学编码器 | |
| 传感器分辨率 | 2 nm | |
| 最小增量运动 | 2 nm | |
| 双向重复精度 | +- 100nm（全行程典型值） | |
| 直线度与平面度 | +- 2 µm（典型值） | |
| 俯仰 | +- 150 µrad（典型值） | |
| 偏航 | ± 150 µrad (典型值) | |
| 运动 | GO-ELE-5N | GO-ELE-10N |
| 最大运行力（推/拉） | 5 N（最小值） | 10 N（最小值） |
| 保持力（断电时） | 6 N（最小值） | 11 N（最小值） |
| 最大速度（无负载） | 8 mm/s | |
| 最大速度（最大运行力下） | 5 mm/s（最小值） | 1 mm/s（最小值） |
| 驱动类型 | GO-ELE-5N | GO-ELE-10N |
| 电机类型 | 压电驱动 | |
| 机械 | GO-ELE-5N | GO-ELE-10N |
| 最大负载 | 0.5 kg | 1 kg |
| 导轨类型 | 交叉滚子 | |
| 尺寸 | 45x45x38 mm | |
| 重量 (不含电缆和连接器) | 160 g (±10%) | |
| 其他 | GO-ELE-5N | GO-ELE-10N |
| 电缆 | 2 m 电缆 (+-5%)，带 ix Industrial™ 连接器 | |
| 材料 | 阳极氧化铝 | |
